Rohrsysteme

Zum Download verfügbar:

Hinweis: ARDN für ø 6,5/8/12 cm nur mit kleinem Nagelrand lieferbar.

Hinweis:
Wir liefern Deckel aus Stahlblech oder Kunststoff mit oder ohne Nagelrand zum Annageln an die Schalung oder als Abschlussdeckel.
Für Rohre über 30 cm Durchmesser sind keine Kunststoffdeckel lieferbar.

                          Kurze Lieferzeit, da zum großen Teil lagerhaltig.

           x = verfügbar

Aussparungsrohre ø 45 mm - 200 mm

Das MSL-Standardaussparungsrohr ist ein rechtsgängiges und schraubenförmig gebogenes und gefalztes Wickelfalzrohr mit Verstärkungssicken von 2,0 bis 2,4 mm Sickenhöhe. MSL-Aussparungsrohre sind wasserdicht, sodass später beim Rütteln kein Zementleim eindringen kann.
MSL-Aussparungsrohre haben eine sehr hohe Querlastfähigkeit und weisen eine hohe Scheitellastfestigkeit auf, was sich beim Transportieren, Lagern und Verarbeiten der Rohre positiv auswirkt. Die Standardrohre sind nicht biegbar und eignen sich aufgrund der Steifigkeit sehr gut als Aussparungsrohr, zum Beispiel in Unterzügen. Die Aussparungsrohre können im Durchmesser von 45 mm bis 200 mm geliefert werden. Die Höhe der trapezförmigen Verstärkungssicken beträgt max. 2,5 mm. Hierdurch ist gewährleistet, dass alle Rohrdurchmesser von 45 mm bis 200 mm bei Bedarf ineinander gesteckt transportiert werden können (siehe Foto). Alle Rohre sind in der Regel lagerhaltig.

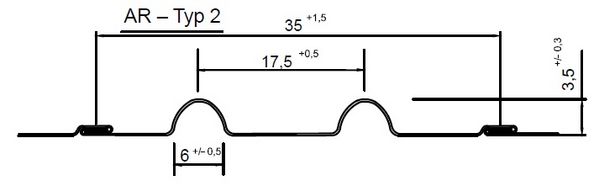

Alternativ besteht die Möglichkeit, dass wir Ihnen das Aussparungsrohr in der Ausführung AR Typ 2 anbieten. Bei dieser Ausführung hat die Verstärkungssicke eine runde Form und eine Höhe von ca. 3,5 mm. Aufgrund der Profilgeometrie ist das Rohr jedoch im Vergleich zu der Standardausführung deutlich labiler und muss zum Beispiel beim Einsatz als Aussparungsrohr in Unterzügen deutlich öfter abgespannt werden.
Diese Ausführung ist nur bedingt lagerhaltig, bitte fragen Sie uns an.

Für den Einsatz als Verankerungsrohr, zum Beispiel für Maschinenfundamente mit dynamischen Kräften, empfehlen wir unsere Ausführung FKR mit einer Profiltiefe von 10 mm.

Werkstoff:
Kaltgewalztes Stahlblech verzinkt bzw. schwarz, je nach Verfügbarkeit.
Die MSL-Rohre sind zum Großteil in 3 und 6 m Rohrlängen lagerhaltig.







Wir liefern Ihnen unsere Rohre je nach Durchmesser lose, gebündelt oder auf Paletten. Bei Palettenanlieferung sind wir auch gerne bereit, Ihnen zur Transportkostenersparnis die Rohre gesteckt anzuliefern.



Zum Verbinden der Rohre im Durchmesser von 40 mm bis 90 mm und 120 mm bis 140 mm sind Verbindungsmuffen bzw. -nippel lieferbar.
